GB/T 12464 普通木箱包装标准规定(国家标准)

1 范围 普 通 木 箱(GB/T 12464-2016)

本标准规定了普通木箱的分级、类型、基本要求、结构与尺寸、构件加工要求、试验与检验等。

本标准适用于内装物质量在200 kg以下，内尺寸长、宽、高之和在2.6 m或体积1 II13以下普通木箱(以下简称木箱)的设计、生产制造与检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修订单)适用于本文件。

GB/T 1931木材含水率测定方法

GB /T 4857(所有部分) 包装 运输包装件基本试验

GB/T 7284 框架木箱

GB/T 18926包装容器 木构件

GB/T 20241 单板层积材

GB/T 24311组合式包装箱用胶合板

GB/T 25820 包装用钢带

YB/T 5002 -般用途圆钢钉

3分级

木箱按内装物在容器内的载荷情况和流通环境条件的不同分为两级。

一级：主要用于内装物在容器内的载荷状态为集中载荷，或流通环境复杂，转载次数多，流通过程中可能遭受到较大的外力危害时。

二级：主要用于内装物在容器内的载荷状态为均布载荷，或流通环境较好，转载次数少，流通过程中可能遭受的外力不大的情况时。

4 类型

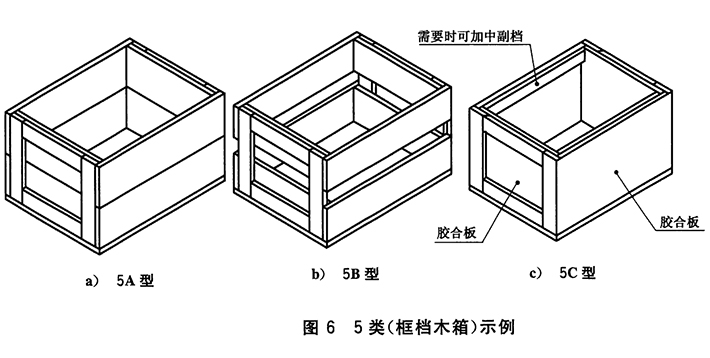

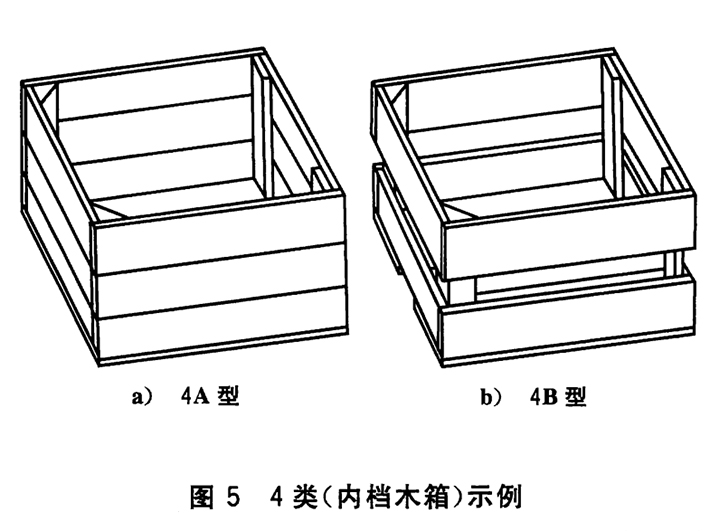

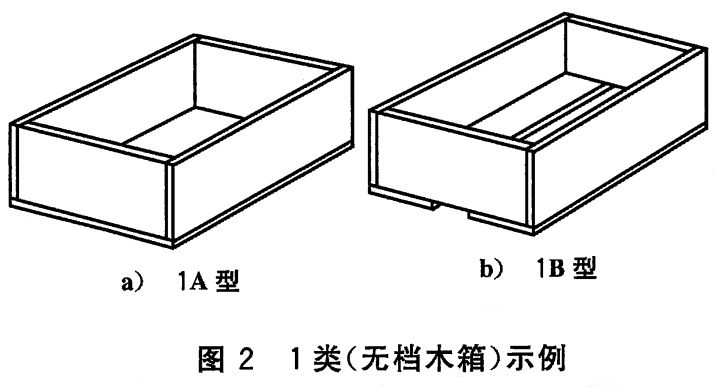

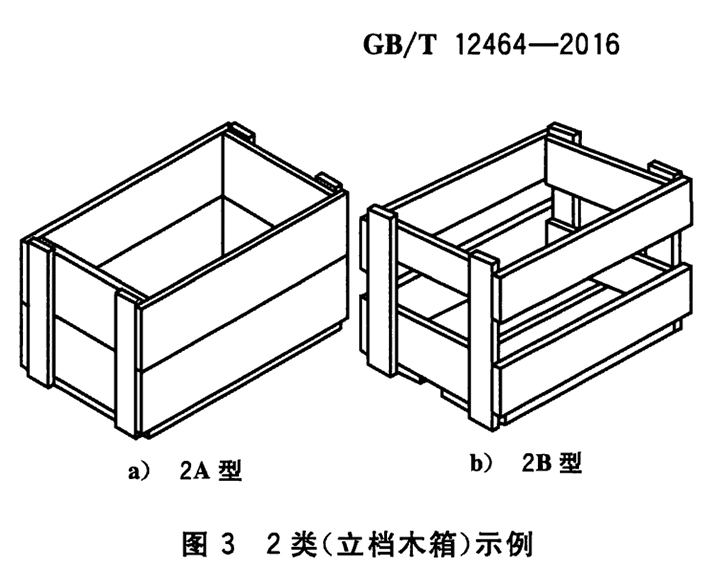

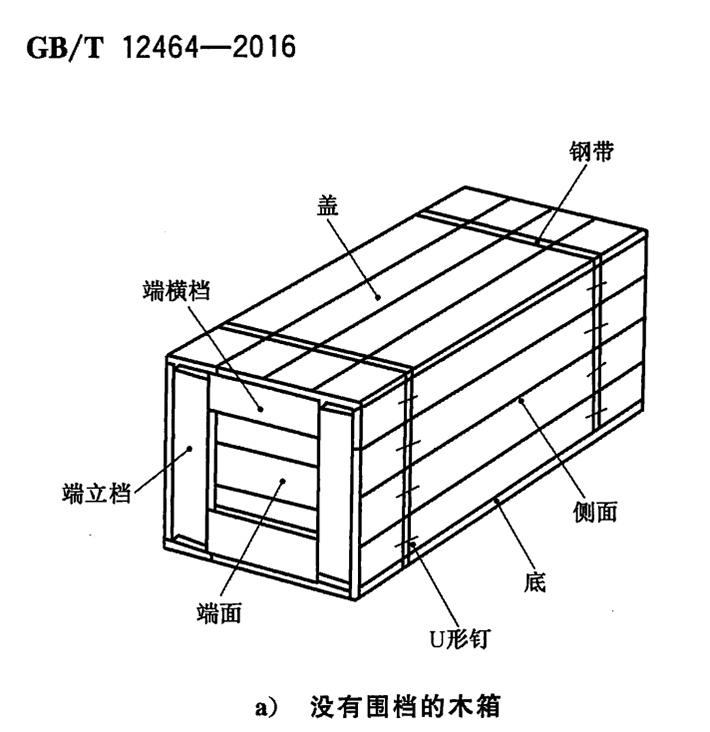

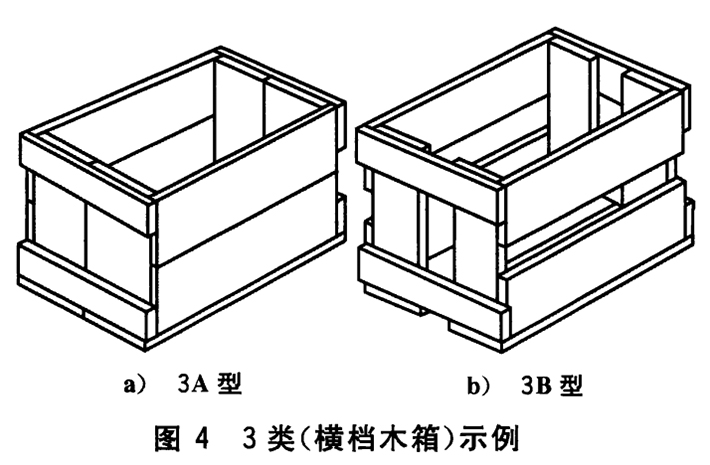

木箱由侧面、端面、底和盖组成，木箱各部分的名称如图1所示。木箱按端板和端档结构的不同分类如表1所示，各类型木箱的结构见图2～图6。

类型箱板的铺法适用范围主要特点

1类1A型封闭箱内装物质量20 kg以下、且箱内尺寸长、宽、高之和不大于1300 mm、内高不大于250 mm的二级木箱端面为一块整板、无箱档

1B型花格箱

2类2A型封闭箱内装物质量150 kg以下端面的外侧用立档加强

2B型花格箱

3类3A型封闭箱内装物质量150 kg以下端面的外侧用横档加强

3B型花格箱

4类4A型封闭箱内装物质量150 kg以下端面的内侧用立档加强

4B型花格箱

5类5A型封闭箱内装物质量200 kg以下端面的外侧用立档与横档加强

5B型花格箱

5c型胶合板封闭箱内装物质量150 kg以下

GB/T 12464-2016

5基本要求

5.1 材料

5.1.1 木材

5.1.1.1 种类

木箱用材以落叶松、松木、桦木、榆木、枫杨、荷木等为主，也可以使用强度相同或更大的树种，包括符合GB/T 20241规定的结构用单板层积材(LVL)。

5.1.1.2含水率

木材的含水率一般不大于20%，但外箱档与B型箱的木材的含水率可在24%以下。

5.1.1.3缺陷

木材的允许缺陷限度按GB/T 18926的规定。

5.1.1.4尺寸偏差

木构件的宽度与厚度尺寸不大于20 mm时，其偏差为-1 mm～+2 mm;大于20 mm时，其偏差为±2 mm。

5.1.1.5木材的许用强度

木箱用木材的许用强度应符合GB/T 7284的规定。

5.1.1.6木材的防虫害处理

必要时，应对木材(LVL除外)进行药物熏蒸、加热等防虫害处理。

5.1.2胶合板

胶合板一般选用GB/T 24311中规定的合格品或性能与之同等以上的其他胶合板。

5.1.3金属件

5.1.3.1钢钉

钢钉按YB/T 5002的规定，根据情况也可以使用涂胶钉、倒刺钉、托盘钉、自动钉钉机用钉及U型钉等。

5.1.3.2钢带

钢带的质量应符合GB/T 25820的规定。

5.1.3.3护棱

护棱的材质与钢常相同，需要时可进行防锈处理。

5.2 间隙

为防止内装物因接触木箱内面而引起损伤，设计时应留出适当间隙或可在其间充填缓冲材料。

5.3尺寸

木箱的尺寸用内尺寸或外尺寸表示，内尺寸按如下规定：

内长：两端面内面之间的距离;

内宽：两侧面内面之间的距离;

内高：盖和底内面之间的距离。

外尺寸可根据木箱的内尺寸和木箱结构进行推算。

6结构与尺寸

6.1 A型箱和C型箱各构件尺寸

A型箱和C型箱各构件尺寸按表2的规定。

表2A型箱和C型箱各构件尺寸内装物质量kg类型一级二级

测、底、盖

板厚端板厚箱档宽

与厚测、底、盖

板厚端板厚箱档宽

与厚

≤201、2、3、4---121545×15

≤402、3、4121875×18121860×18

512(9)15(9)12(6)

>40～≤1002、3、4151890×18151875×18

515(9)18(9)75×1815(9)75×15

>100-≤1502.3.4---1875×18

518(9)90×2118(9)

>150～≤2005182190×241890×18

注1：括号内的数据为胶合板的厚度。

注2：为便于叉车装卸，底面箱档可适当加厚。

6.2 B型箱构件尺寸

6.2.1 B型箱的箱板厚度

B型箱的箱板厚度可采用以下任何一种方法确定：

a) 根据花格比率(木板间隙占各面总宽的比倒)，按表3的规定相应增加A型箱的板厚。

b)如果采用与A型箱相同的板厚，则应按花格比率相同的百分比缩短表4规定的箱档之间的 间距。

GB/T 12464-2016

表3B型箱的箱板厚度

A型箱的板厚/mm花格比率/%B型箱的板厚/mm

12≤3515

>35～≤5618

15≤318

>30～≤4021

18≤2621

>26～≤4324

21≤2424

>24～≤3927

6.2.2 B型箱的箱档厚度

B型箱的箱档厚度与A型箱的相同，但B型箱的箱板厚度超过表2规定的箱档厚度时，其箱档的厚度也应与表3规定的板厚相同。

6.3箱档之间的间距

相邻箱档之间的最大间距按表4的规定。

表4箱档之间的间距 单位为毫米

箱板厚度一级二级

长度方向a宽度方向b长度方向a宽度方向b

木板12600---800800

15800600900600

189008001000800

21---1000------

胶合板6.0400400500500

9.0500500600600

6.4木箱的加强

6.4.1加强箱档

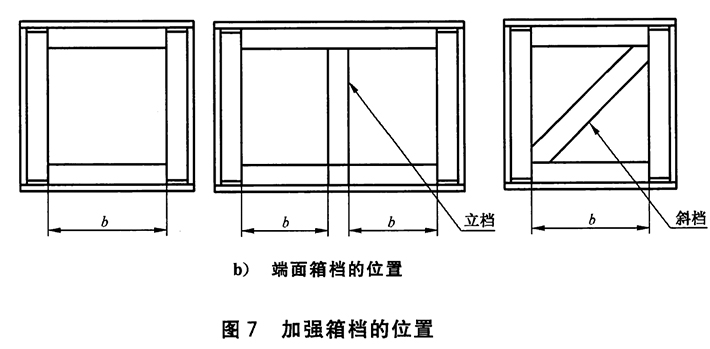

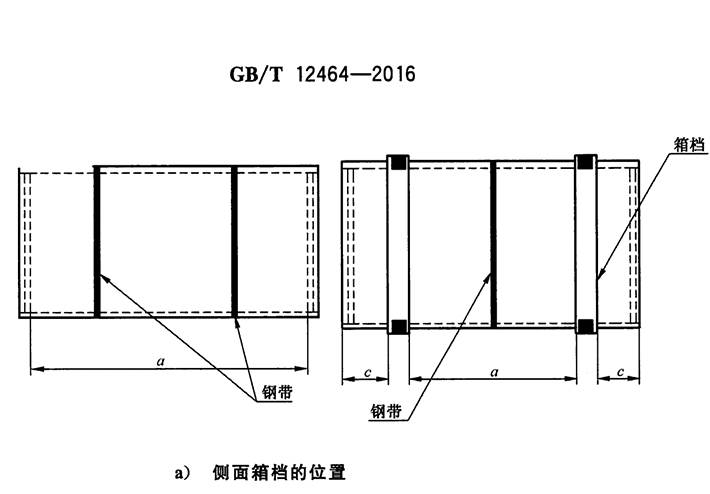

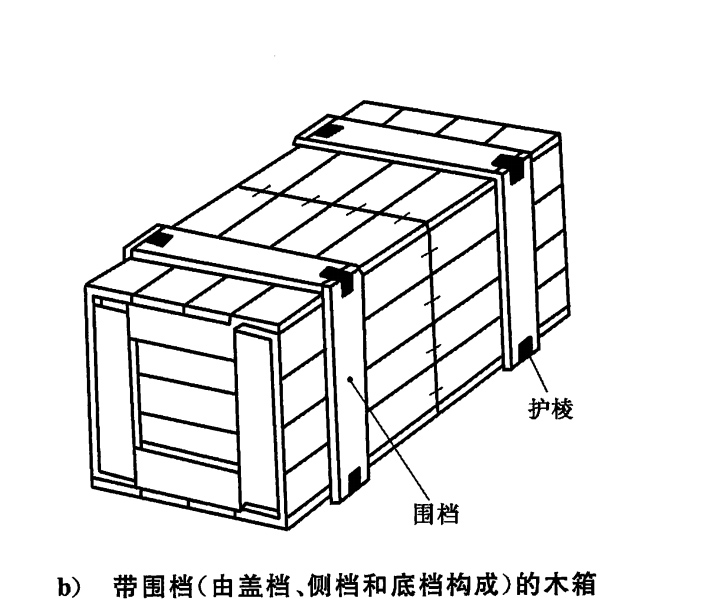

箱档之间的间距超过表4的规定时，应使用加强箱档，加强箱档的尺寸与其他箱档的尺寸相同。对于二级木箱，且板厚不大于15 mm时，可以用钢带代替围档。侧档的数量与位置由表4和图7确定，侧面最靠两端的箱档距端面的距离c应不大于150 mm，或箱长的1/6以下。盖档与底档的数量和位置

与侧档相同，根据需要底档可以加厚。

6.4.2钢带

6.4.2.1 钢带的间距在600 mm以内;对于箱板厚度在15 mm以下、箱板为胶合板的二级木箱，钢带的间距在450 mm以内。两端钢带距木箱端部的距离应在箱长的1/6以下，但不应超过150 mm。

6.4.2.2当木箱有围档时，应在围档与围档的中间捆扎钢带，但当围档之间的距离小于表4给定间距的70%时，也可以不用钢带。

6.4.2.3钢带用捆扎机械牢固地捆在木箱上，钢带的尺寸按表5的规定。

表5钢带的尺寸

内装物质量/kg钢带厚/mm钢带宽/mm

≤500.416

>50～≤2000.519

6.4.3护棱

侧档与底档、侧档与盖档接合部应用护棱加固，其尺寸按表6的规定。

表6 护棱

内装物质量/kg护棱的厚/mm护棱的宽护棱的长

≤500.4～0.5箱档宽度的2/3以上箱档宽度的1.5倍以上

>50～≤200O.5～1.0

GB/T 12464-2016

6.4.4其他加固方式

当内装物较轻，而且木箱体积较小时，也可以用塑料打包带捆扎。

7构件加工要求

7.1拼板

7.1.1拼板最窄宽度：一级木箱不小于50 mm，二级木箱不小于30 mm并置于拼合中间，每个箱面只允许一块，拼合的板、档厚度应适当搭配。

7.1.2拼合的边线应相互平行，拼合的角度应为直角。单板两端倾斜度不大于2 mm，单板的钉钉部位不应有死节、虫眼。斜形板的小面宽度不小于大面宽度的二分之一。

7.1.3生产过程中的拼缝应密合。箱板长度1000 mm以下的，缝隙不大于3 mm;超过1000 mm的不大于5 mm。

7.2钉接

钉钉的方法应符合GB/T 7284的规定。

7.3木箱组装

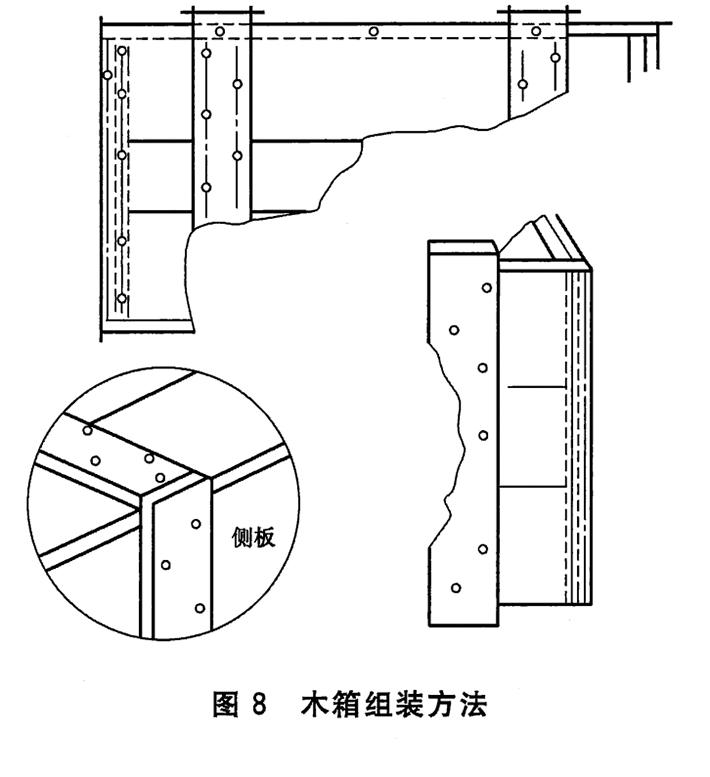

木箱的组装方法是先将侧面安装在端面上，然后再将底和盖装在侧面和端面上，见图8。

8试验与检验

图8木箱组装方法

8.1试验

木箱性能试验应根据内装物实际流通环境按GB/T 4857(所有部分)进行相关试验，木箱用木材含水率应按GB/T 1931规定的方法试验。

8.2检验

木箱的检验包括其结构与尺寸、材料及钉钉和组装的方法应符合第5章、第6章和第7章的规定。
